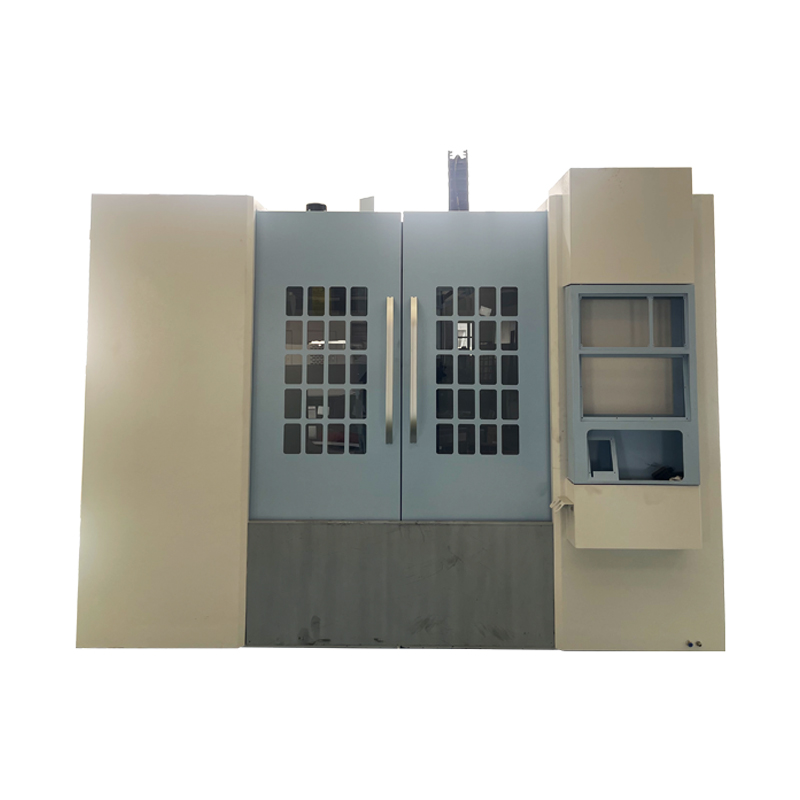

項目 單位 JL-1370V JL-1580V JL-1890V 工作臺 工作臺尺寸 mm 1400 × 700 1600 × 800 1900 × 900 工作臺承重 kg 800 1800 2000 T型槽寬（寬×間距×槽數） mm 18T × 110 × 5 22T × 135 × 5 22T × 150 × 5 行程 X軸行程 mm 1300 1500 1800 Y軸行程 mm 700 800 900 Z軸行程 mm 650 700 700 主軸端面至工作臺距離 mm 120 - 770 160 - 860 160 - 860 主軸 錐孔形式及安裝尺寸 BT40 ￠ 150 BT50 ￠ 155 BT50 ￠ 190 傳動方式 皮帶式 皮帶式 皮帶式（齒輪箱選配） 轉數范圍 rpm 8000 / 10000 6000 / 8000 6000 馬達 X軸快速移位 m/min 30 30 30 / 20 Y軸快速移位 m/min 30 30 30 / 20 Z軸快速移位 m/min 30 30 30 / 20 螺桿 X軸滾珠導螺桿 mm ￠ 40 × P10 ￠ 50 × P10 ￠ 50 × P10 Y軸滾珠導螺桿 mm ￠ 40 × P10 ￠ 50 × P10 ￠ 50 × P10 Z軸滾珠導螺桿 mm ￠ 50 × P10 ￠ 50 × P10 ￠ 63 × P10 線軌 X線軌寬度/軌道數 45（2線軌6滑塊滾柱） 55（2線軌6滑塊滾柱） 55（2線軌6滑塊滾柱） Y線軌寬度/軌道數 45（4線軌8滑塊滾柱） 45（4線軌8滑塊滾柱） 45（4線軌8滑塊滾柱） Z線軌寬度/軌道數 55（2線軌6滑塊滾柱） 55（2線軌6滑塊滾柱） 55（2線軌6滑塊滾柱） 進給 主軸電機 kw 11 - 15 15 18.5 三軸電機（X/Y/Z） kw 3/3/3 4.5/4.5/4.5 4.5/4.5/4.5 自動換刀系統 刀庫容量 t 24 24 24 最大刀具外徑 mm 80 150 150 最大臨空刀直徑 mm 120 200 200 最大刀具重量 mm 200 320 350 換刀時間（刀對刀/秒） kg 8 10 10 精度 3.0 5.0 5.0 全行程定位精度 mm 0.003/300 0.003/300 0.003/300 全行程重復精度 mm 0.003/300 0.003/300 0.003/300 機械重量/占地 外形尺寸 mm 3650 × 2750 × 2850 4300 × 3200 × 3200 4600 × 3200 × 4000 主機重量約 kg 10000 13000 16500
